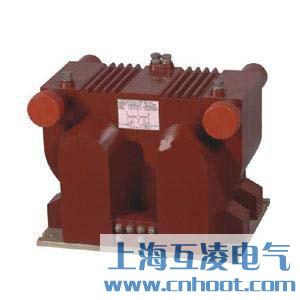

JSZV1-6R,JSZV1-3R電壓互感器

產品名稱：JSZV1-6R,JSZV1-3R電壓互感器
型號：JSZV1-6R,JSZV1-3R
品牌：上海互凌
座機：021-31263351
企業QQ：919107474
溫馨提示：訂貨時請詳細核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
資料請聯系互凌
訂貨方案：
1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
4、需要其它或超出附件、備件時應提出種類和數量

產品詳情

JSZV1-6R,JSZV1-3R電壓互感器原理

JSZV1-6R,JSZV1-3R電壓互感器為戶內式環氧樹脂澆注全封閉式產品，適用于額定頻率50Hz或60Hz、額定電壓10kV及以下的電力系統中作電壓、電能測量和繼電保護用。

JSZV1-6R,JSZV1-3R電壓互感器參數

1. 配用熔斷器為XRNP□-12型，0.2A，50kA。（特殊要求請在訂貨時注明）
2. 局部放電水平符合GB1207-1997《電壓互感器》標準。
3. 其他技術參數見表

產品型號	額定電壓比	準確級及額定輸出				極限輸出 VA	額定絕緣水平	熔斷器型號
		0.2	0.5	0.2/0.2	0.5/0.5
JSZV1-3R JSZV1-6R	3/0.1	30	80			800	12/42/75	XRNP□－12 0.3A
	6/0.1
	10/0.1			20/60	60/60

電壓互感器（Potential transformer 簡稱PT，也簡稱TV）和變壓器很相像，都是用來變換線路上的電壓。但是變壓器變換電壓的目的是為了輸送電能，因此容量很大，一般都是以千伏安或兆伏安為計算單位；而電壓互感器變換電壓的目的，主要是用來給測量儀表和繼電保護裝置供電，用來測量線路的電壓、功率和電能，或者用來在線路發生故障時保護線路中的貴重設備、電機和變壓器，因此電壓互感器的容量很小，一般都只有幾伏安、幾十伏安，最大也不超過一千伏安。

產品名稱：
JSZV1-6R,JSZV1-3R電壓互感器

型號：
JSZV1-6R,JSZV1-3R

上?；チ桦姎庥邢薰臼且患揖哂卸嗄瓿商着浼a(chǎn)歷史，集開發、生產、銷售為一體的綜合型企業。產品豐富多樣以滿足客戶提出的特殊要求，關注客戶的應用細節以提高產品的現場使用壽命，是國家真空斷路器、負荷開關及隔離開關的主要生產廠家之一。提供產品的型號、接線圖、原理、作用、價格、參數，歡迎來電咨詢訂購。
