JDZ9-10R3電壓互感器原理

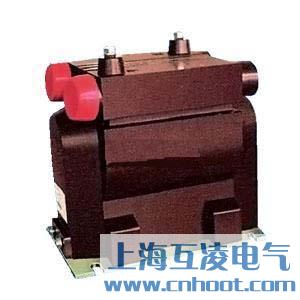

JDZ9-10R3電壓互感器是戶內環氧樹脂澆注式支柱式全工況型產品，在額定頻率為50HZ，額定電壓為3/6/10KV以下的電力系統中作繼電保護或電能測量用。

JDZ9-10R3電壓互感器為全封閉結構，采用戶內環氧樹脂真空澆注而成，具有耐電弧、耐紫外線、耐老化等特點。外形采用防雨傘群，表面爬電距離大，二次出現端子加有金屬保護罩密封，防雨、防塵、耐腐蝕，是老式油浸產品的理想替代品。

JDZ9-10R3電壓互感器使用條件

1、環境溫度：最高溫度45℃，平均溫度不超過30℃，最低溫度：-45℃。
2、海拔高度不超過1000M（超過請著明）
3、接地方式：中性點非有效接地系統
4、大氣條件：無嚴重污染

JDZ9-10R3電壓互感器參數

1、額定絕緣水平：3.6/23/40KV
2、負荷的功率因數：cosφ=0.8（滯后）
3、表面爬電距離：
4、產品標準：GB1208-2006《電磁式電壓互感器》

電壓互感器是一個帶鐵心的變壓器。它主要由一、二次線圈、鐵心和絕緣組成。當在一次繞組上施加一個電壓U1時，在鐵心中就產生一個磁通φ，根據電磁感應定律，則在二次繞組中就產生一個二次電壓U2。改變一次或二次繞組的匝數，可以產生不同的一次電壓與二次電壓比，這就可組成不同比的電壓互感器。電壓互感器將高電壓按比例轉換成低電壓，即100V，電壓互感器一次側接在一次系統，二次側接測量?jī)x表、繼電保護等；主要是電磁式的（電容式電壓互感器應用廣泛），另有非電磁式的，如電子式、光電式。

注意事項

1、電壓互感器一次有電流時，二次繞組不能短路，否則互感器將燒毀。
2、一次繞組的重復工頻耐壓，試驗應在規定試驗電壓值得80%以下進行
