工作原理

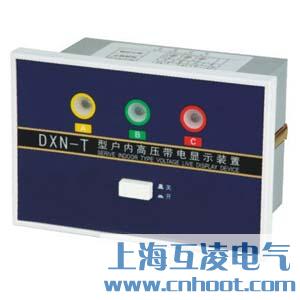

該裝置是利用高壓電場與傳感器之間的電場耦合原理，在安全距離外進行感應式（非接觸式）測量，其工作原理框如圖1所示。 高壓帶電顯示閉鎖裝置由傳感器、顯示器二部分組成，傳感器共三支、分別對準“A、B、C”三相帶電體，與高壓帶電體無直接接觸，并保持一定的安全距離，它接受高壓帶電體電場信號，并傳送給顯示器進行比較判斷；

當被測設備或網絡帶電時，“A、B、C”三相指示燈亮，“操作”指示燈熄滅，且輸出強制閉鎖信號。

當被測設備或網絡不帶電時，“A、B、C”三相指示燈都熄滅，“操作”指示燈亮，同時解除閉鎖信號，可以進行設備操作。裝置采用分相控制，任何一相帶電時即閃光報警，并輸出強制閉鎖信號。

當顯示器失去控制電源時，顯示器輸出強制閉鎖信號，保持閉鎖狀態。顯示器上設有“自檢”功能，即可自動檢測傳感器和顯示器的各種功能模塊，在裝置發生任何故障時，“電源”指示燈長亮，“操作”指示燈不會亮，始終輸出強制閉鎖信號，保持閉鎖狀態。

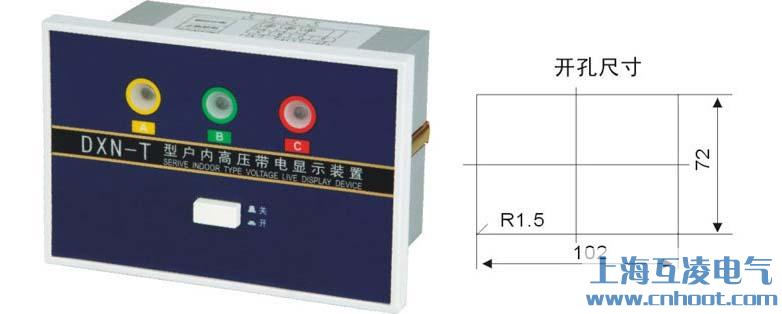

外形尺寸圖
