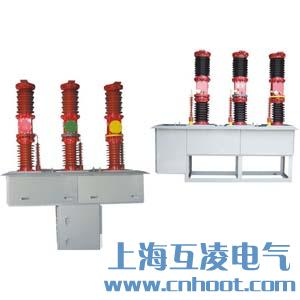

ZW7-40.5/1250真空斷路器
- 熱門搜索：
- KYN28-12
- ZW8-12
- FZW32-12
- GW9-10
- JN15-12/31.5
-
- 產品名稱：ZW7-40.5/1250真空斷路器
- 型號：ZW7-40.5-1250
- 品牌：上?；チ?/li>
- 座機：021-31263351
- 企業QQ：919107474
- 溫馨提示：訂貨時請?jiān)敿?xì)核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
- 資料請聯系互凌
- 訂貨方案：
- 1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
- 2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
- 3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
- 4、需要其它或超出附件、備件時應提出種類和數量
ZW7-40.5/1250真空斷路器原理
ZW7-40.5/1250戶外高壓真空斷路器用于交流50HZ、電壓40.5KV的戶外高壓電器設備。附裝彈簧操動結構或電磁操動結構，可以遠控電動分、合閘，也可就地手動儲能，手動分、合閘。設計性能符合GB1984-89《交流高壓斷路器》國家標準的要求。并滿足IEC－56《交流高壓斷路器》國際電工委員會標準的要求。
該系列戶外高壓真空斷路器總體結構為瓷瓶支柱式；上瓷瓶內裝真空滅弧室，下瓷瓶為支柱瓷瓶。適用于頻繁操作的場所。并具有密封性好、抗老化、耐高壓、不燃燒、無爆炸、使用壽命長、安裝維護方便等優點，主要用于戶外35KV輸變電系統的控制與保護，也可適用于城、鄉電網及工礦企業的正常操作與短路保護之用。
主要特點
1、瓷柱式結構，防水型傳動箱，新型的真空滅弧室；
2、2-3只電流互感器，每相四個線圈，根據用戶需要選擇變化；
3、可配CD10電磁機構或CT19彈簧機構；
4、開斷性能好，可靠性高壽命長，維護工作量?。?/p>
5、無油化、無氣化、經濟環保；
6、外絕緣修正后現運行海拔2700mm。
使用環境
1、周圍空氣溫度：上限+40℃，下限-40℃；
2、海拔：≤2000m(若海拔增高，則額定絕緣水平相應提高)；
3、風壓：不超過700Pa(相當于風速34m/s)；
4、地震烈度：不超過8度；
5、污穢等級：Ⅳ級；
6、最大日溫差：不超過25℃；
7、相對濕度：日平均不大于95%，月平均不大于90%；
8、無易燃、爆炸危險、化學腐蝕及劇烈振動的場所。
該真空斷路器主要型號：ZW7-40.5/1250A、ZW7-40.5/1600、ZW7－40.5/2000
型號及含義
主要技術參數
外形及安裝尺寸圖
