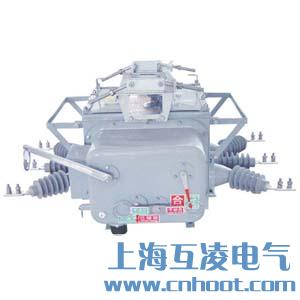

產品概述

ZW20-12戶外交流高壓分界真空斷路器為額定電壓12KV，三相交流50Hz的戶外配電設備，是一款用戶分界開關。主要由ZW20-12型真空斷路器本體，故障檢測控制器及外置電壓互感器三大部分組成，三者通過航空插座及戶外密封控制電纜進行電氣連接，具有故障檢測功能，保護控制功能及通訊功能，能可靠判斷，檢測界內與界外毫安級零序電流及相間短路故障電流，實現自動切除單相接地故障和相間短路故障。

本體開關是真空方式滅弧并且采用SF6氣體絕緣,箱體采用了日本東芝公司VSP5的氣體密封、防爆、絕緣結構技術，進出線導管也進行了密封性能改進，整體密封性能優良，內部充裝的SF6氣體不泄漏，不受外界環境影響；其彈簧操動機構進行了小型化及性能優化設計，采用直接鏈條主傳動和多級脫扣系統，動作可靠性和穩定性比國內傳統的彈簧機構有顯著提高；主回路的軸與套之間的接觸采用了內收外張式表鏈結構，主回路的接觸電阻小，溫升低。產品性能可靠是一種真正的免維護產品。

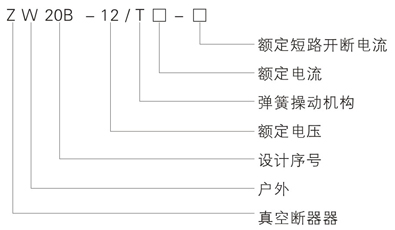

型號及其含義

主要常用型號有：

ZW20-12/630-20、ZW20-12/630-12.5、ZW20-12/630-16、ZW20-12/630-25

ZW20-12/1000-20、ZW20-12/1000-12.5、ZW20-12/1000-16、ZW20-12/1000-25

使用環境條件

1.海拔高度不超過3000m；

2.周圍空氣溫度：－40℃～＋40℃；日溫差：日溫變化25℃；

3.風速不大于35m/s；

4.無易燃、爆炸危險、強烈化學腐蝕物（如各種酸、堿或濃煙等）各劇烈振動的場所。

產品特點

1.城、農網改造的理想設備：該真空斷路器與智能控制器配套可構成自動重合，實現重合器的功能，以及遙控、遙測、遙信、遙調；

2.操作靈活、方便：本產品為電動儲能，電動分合，同時具有手動儲能，手動分合，并能近距離或遠距離遙控操作；

3.開斷性能優越：開斷短路電流20KA（25KA）達30次；

4.操作功率小、可靠性高：全新設計的小型電動彈簧機構，機件數目的操作功率（約30W左右）都降低到最低水平；

5.具有免維護特性：斷路器主回路及二次元器件、操作機構均密封在SF6氣體(零表壓)中，不受外界環境影響；

6.密封性能可靠：采用成熟的密封結構技術，密封性能可靠；

7.獨特的進出線方式：采用硅橡膠套管，使接線端子之間絕緣距離充裕，外絕緣特性優良；

8.使用安全：在箱體頂部安裝有防爆裝置，即使發生意外的內部故障，也不會有高溫氣體或飛濺物泄漏出來。

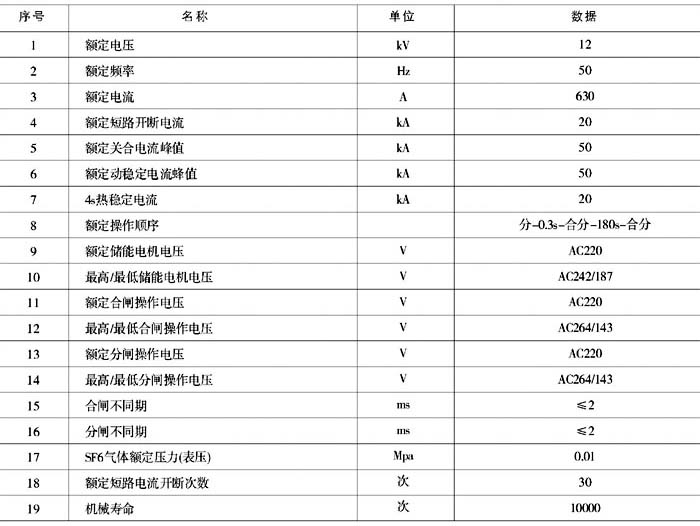

主要技術參數

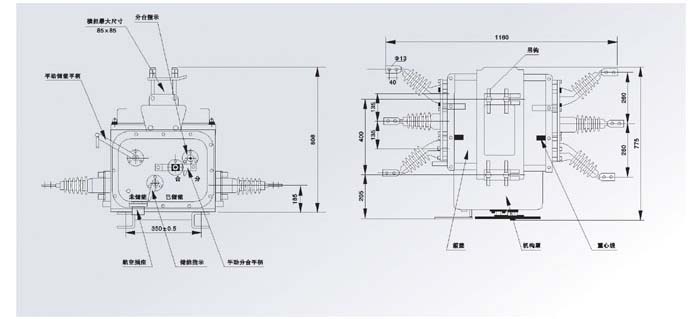

外形及安裝尺寸
