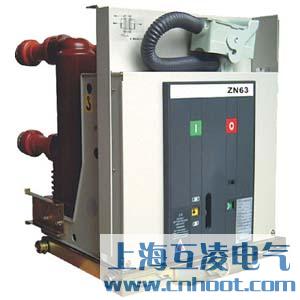

ZN63A-12真空斷路器

產品名稱：ZN63A-12真空斷路器
型號：ZN63A-12
品牌：上?；チ?/li>
座機：021-31263351
企業QQ：919107474
溫馨提示：訂貨時請詳細核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
資料請聯系互凌
訂貨方案：
1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
4、需要其它或超出附件、備件時應提出種類和數量

產品詳情

ZN63A-12真空斷路器工作原理

ZN63A-12戶內高壓真空斷路器等同于VS1-12戶內高壓真空斷路器，是三相交流50Hz額定電壓為12kV電力系統的戶內開關設備，作為電網設備、工礦企業動力設備的保護和控制單元。適用于要求在額定工作電流下的頻繁操作，或多次開斷短路電流的場所。該斷路器采用操動機構與斷路器本體一體式設計，既可做為固定安裝單元，也可配有專用推進機構，組成手車單元作用。

型號及其含義

環境要求

1、周圍空氣溫度：上限+40度，下限-40度；

2、海拔：≤2000m(若海拔增高，則額定絕緣水平相應提高)；

3、風壓：不超過700Pa(相當于風速34m／s)；

4、地震烈度：不超過8度；

5、污穢等級：Ⅳ級；

6、最大日溫差：不超過25度；

7、相對濕度：日平均不大于95％，月平均不大于90％；

8、無易燃、爆炸危險、化學腐蝕及劇烈振動的場所。

主要技術參數

外形及安裝尺寸

ZN63A-12戶內高壓真空斷路器熱門型號

ZN63A-12/630-20、ZN63A-12/1000-20、ZN63A-12/1250-20

ZN63A-12/630-25、ZN63A-12/1000-25、ZN63A-12/1250-25

ZN63A-12/1250-31.5、ZN63A-12/1600-31.5、ZN63A-12/2000-31.5、ZN63A-12/2500-31.5

ZN63A-12/1250-40、ZN63A-12/1600-40、ZN63A-12/2000-40、ZN63A-12/3150-40

ZN63A-12/2000-50、ZN63A-12/2500-50、ZN63A-12/3150-50

特點

不需要滅弧和絕緣介質、采用真空開斷技術，更環保、更安全。滅弧室及導電元件整體澆注成固封極柱。按國家最新標準M2級進行30000次機械壽命型式試驗。主導電回路絕緣固定可靠。滅弧室得到充分保護、避免了污穢、潮氣、凝露、以及機械沖擊的影響。可靠的模塊式彈簧操動機構，方便安裝及維護。新型高真空度、超低阻值型真空滅弧室，分?jǐn)嗄芰?qiáng)，絕緣恢復速度快，接觸電阻低。結構緊湊、整體尺寸小。齊備的防誤操作聯鎖，確保人員和設備安全。操作方便、維護工作量極少。

產品名稱：
ZN63A-12真空斷路器

型號：
ZN63A-12

上?；チ桦姎庥邢薰臼且患揖哂卸嗄瓿商着浼a(chǎn)歷史，集開發、生產、銷售為一體的綜合型企業。產品豐富多樣以滿足客戶提出的特殊要求，關注客戶的應用細節以提高產品的現場使用壽命，是國家真空斷路器、負荷開關及隔離開關的主要生產廠家之一。提供產品的型號、接線圖、原理、作用、價格、參數，歡迎來電咨詢訂購。
地址：http://m.krphoenix.com/ZN63A-12-247.html
