概述

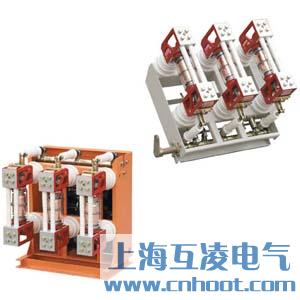

ZN28A-12/630-20真空斷路器為額定電壓12kV，三相交流50Hz的戶內高壓開關設備。該產品符合GBl984-89標準，該產品總體結構分為開關本體與操動機構一體安裝和開關本體與操動機構分離安裝兩種形式。一體式結構即為ZN28-12基本型；分體式結構為ZN28A-12型，適用于各種固定式開關柜，如CClA(Z)，XGN2A-10(Z)等。該產品可配用CDl7、CDl0型直流電磁操動機構和CTl7、CTl9型彈簧儲能式操動機構。

型號及其含義

主要技術參數

使用環境條件

1、周圍空氣溫度：上限+40度，下限-30度；

2、海拔高度：不超過2000m；

3、風壓不超過700pa(相應干風速34m/s)；

4、地震強度不超過暖；

5、最大日溫差：不超過25度；

6、相對濕度：日平均不大于95%，月平均不大于90%；

7、無易燃，易炸危險，化學腐蝕及劇烈振動的場所。

工作電源

該真空斷路器配CD17電磁機構或CT19彈簧機構時，其電源參數及接線圖見機構說明書。

常用的其他型號：ZN28-12/1000-20、ZN28-12/1250-20

ZN28-12/1250-25、ZN28-12/1600-25

ZN28-12/1250-31.5、ZN28-12/1600-31.5、ZN28-12/2000-31.5、ZN28-12/2500-31.5

ZN28-12/1600-40、ZN28-12/2500-40、ZN28-12/3150-40

該真空斷路器的使用

本產品不帶操動機構，使用時需配合適的操動機構，建議配用CD-10電磁機構、CT-8彈簧操動機構或其他適當?shù)牟賱訖C構。本產品通常安裝在固定式開關設備內使用，操動機構安裝在固定式開關設備的面板上，操動機構與產品的軸間經適當?shù)臋C械傳動系統連接。操動機構和機械傳動應保證主軸轉角58℃±1°，且機械特性技術參數滿足表2的要求。操動機構和機械傳動不合理時，將嚴重影響本產品的性能，幫操動機構和機械傳動的配置工作必須由專業人員進行。
