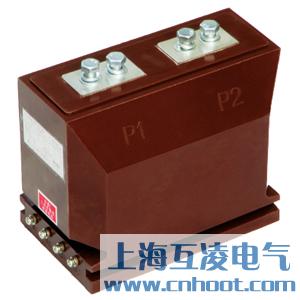

LZZBJ9-10C2電流互感器
- 熱門搜索：
- KYN28-12
- ZW8-12
- FZW32-12
- GW9-10
- JN15-12/31.5
-
- 產品名稱：LZZBJ9-10C2電流互感器
- 型號：LZZBJ9-10C2
- 品牌：上海互凌
- 座機：021-31263351
- 企業QQ：919107474
- 溫馨提示：訂貨時請詳細核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
- 資料請聯系互凌
- 訂貨方案：
- 1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
- 2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
- 3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
- 4、需要其它或超出附件、備件時應提出種類和數量
LZZBJ9-10C2電流互感器原理
LZZBJ9-10C2電流互感器為環氧樹脂澆注全封閉支柱式產品，適用于額定頻率50Hz或60Hz、額定電壓10kV的電力系統中，作電能計量、電流測量和繼電保護用。本產品符用IEC60044-1及GB1208《電流互感器》標準。
LZZBJ9-10C2電流互感器結構簡介
本型電流互感器為環氧樹脂澆注全封閉支柱式結構，耐污染及潮濕。安裝時將一次螺釘壓緊，保證接觸可靠。
LZZBJ9-10C2電流互感器參數
1、額定絕緣水平：12/42/75kV
2、額定二次電流：5A，1A
3、額定一次電流、準確級組合、額定輸出及動、熱穩定電流見表
4、局部放電水平符合GB1208《電流互感器》標準。
5、污穢等級：Ⅱ級。
6、若用戶有要求 ，測量級可為0.2S、0.5S級。
| 電流變比 | 準確級組合 | 準確級及額定輸出 | 保護級 | 一秒熱穩定電流(KA) | 動穩定電流(KA) | ||
| 0.2s | 0.5s | 額定輸出(VA) | 準確級及限值系數 | ||||
| 5/5 |
0.2S/0.5 0.5/10P20 |
10 | 10 | 15 | 10P10 | 0.8 | 1.9 |
| 10/5 | 1.5 | 3.8 | |||||
| 15/5 | 2.3 | 5.8 | |||||
| 20/5 | 3 | 7.5 | |||||
| 30/5 | 4.5 | 11.2 | |||||
| 40/5 | 6 | 15 | |||||
| 50/5 | 7.5 | 18.8 | |||||
| 75/5 | 11.5 | 29 | |||||
| 100/5 | 15 | 37.5 | |||||
| 150～200/5 | 22.5 | 56.5 | |||||
| 300～600/5 | 45 | 112.5 | |||||
| 800～2500/5 | 63 | 157.5 | |||||
| 3000/5 | 80 | 160 | |||||
校驗方法
在進行電流互感器誤差試驗之前，通常需要檢查極性、退磁、準確度等試驗。
電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量儀表和保護回路中，電流互感器在工作時，它的2次回路始終是閉合的，因此測量儀表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。
- 產品名稱：
LZZBJ9-10C2電流互感器
- 型號：
LZZBJ9-10C2
