LQZJ4-0.66電流互感器

產品名稱：LQZJ4-0.66電流互感器
型號：LQZJ4-0.66
品牌：上海互凌
座機：021-31263351
企業QQ：919107474
溫馨提示：訂貨時請詳細核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
資料請聯系互凌
訂貨方案：
1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
4、需要其它或超出附件、備件時應提出種類和數量

產品詳情

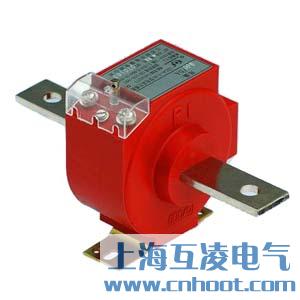

LQZJ4-0.66電流互感器原理

LQZJ4-0.66電流互感器主要用于戶內，供額定電壓為0.66KV及以下，額定頻率為50Hz的交流電路中作為電流、電能測量或繼電保護用，產品采用澆注絕緣，采用底板固定安裝。解決了在200A以下的配電回路中一次匝數過多，繞制困難，用戶竊電，且不美觀的問題，特別適用于抽屜式低壓開關柜及其它一些元件比較擁擠的電氣裝置。

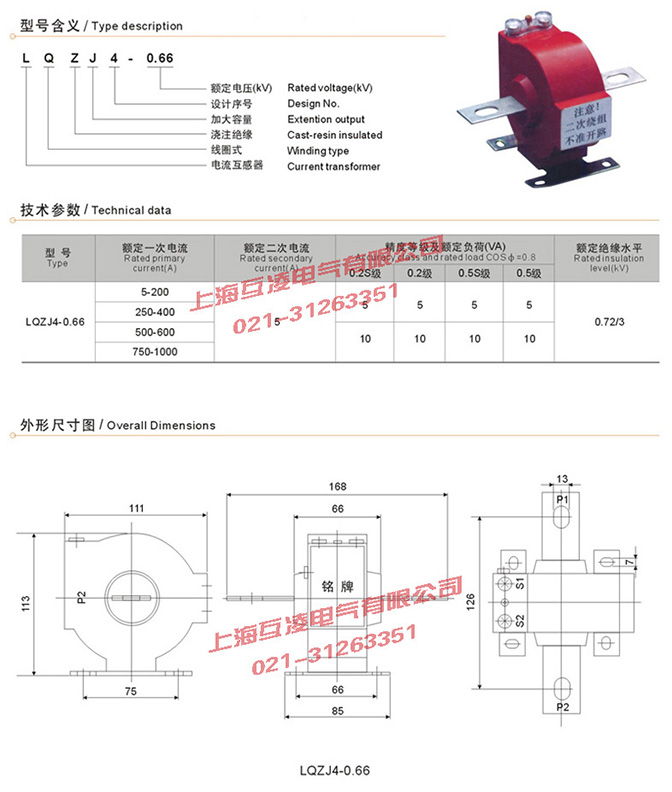

LQZJ4-0.66電流互感器變比參數

型號	額定一次電流	額定二次電流	額定二次輸出				額定短時熱電流(KA有效值)	額定動穩定電流(KA有效值)
			0.2S	0.2	0.5S	0.5
LQZJ4-0.66	5-200	5	5	5	5		50I1n	100I1n
	250-400
	500-600		10	10	10	10
	750-1000

LQZJ4-0.66電流互感器參數

額定頻率(Hz) 50Hz
額定一次電流：5、10、15、20、30、40、50、75、100、150、200、300、400、500、600、750、800、1000、1200、1500A
額定二次電流：5A
準確級：0.5級、0.2級、0.5S 級、0.2S級
額定二次負荷(VA)：10VA
1秒熱電流(有效值)(kA)50In
動穩定電流(峰值)(kA)100In
絕緣水平：3kV，歷時1min，無擊穿及閃絡現象

產品名稱：
LQZJ4-0.66電流互感器

型號：
LQZJ4-0.66

上?；チ桦姎庥邢薰臼且患揖哂卸嗄瓿商着浼a(chǎn)歷史，集開發、生產、銷售為一體的綜合型企業。產品豐富多樣以滿足客戶提出的特殊要求，關注客戶的應用細節以提高產品的現場使用壽命，是國家真空斷路器、負荷開關及隔離開關的主要生產廠家之一。提供產品的型號、接線圖、原理、作用、價格、參數，歡迎來電咨詢訂購。
