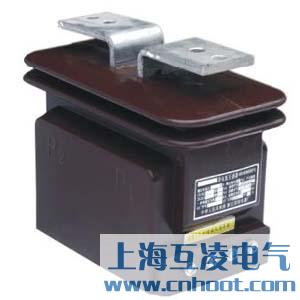

LFS-10Q電流互感器

產品名稱：LFS-10Q電流互感器
型號：LFS-10Q
品牌：上?；チ?/li>
座機：021-31263351
企業QQ：919107474
溫馨提示：訂貨時請詳細核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
資料請聯系互凌
訂貨方案：
1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
4、需要其它或超出附件、備件時應提出種類和數量

產品詳情

LFS-10Q電流互感器原理

LFS-10Q電流互感器為環氧樹脂澆注絕緣全封閉支柱式產品，適用于額定頻率50Hz或60Hz,額定電壓10kV及以下的電力系統中，作電能計量、電流測量和繼電保護用。本產品符合IEC60044-1及GB1208《電流互感器》標準。

LFS-10Q電流互感器的作用

本型電流互感器為環氧樹脂澆注絕緣全封閉結構，具有優良的絕緣性能和防潮能力，體積小。重量輕，適宜于任何位置、任意方向安裝。

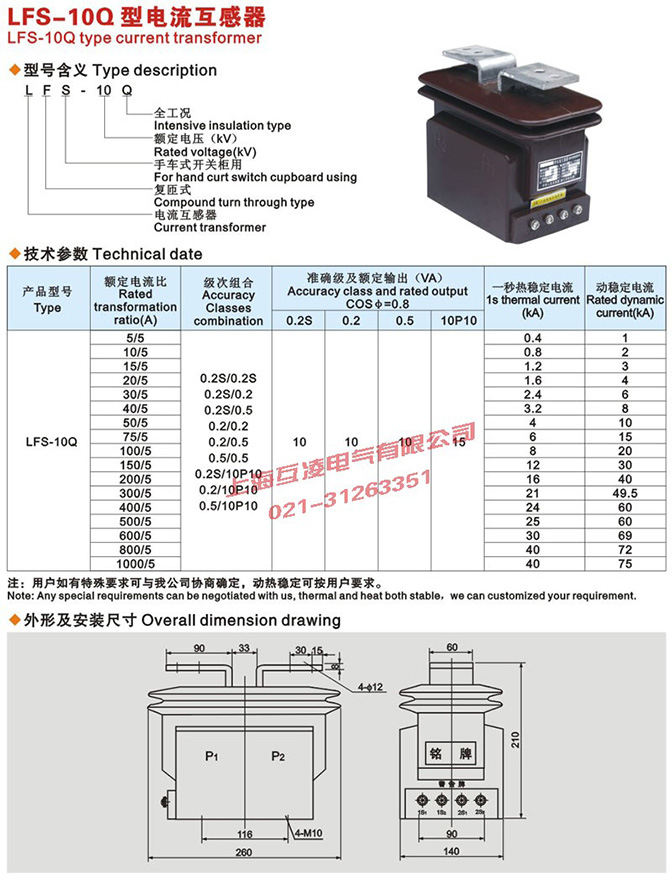

LFS-10Q電流互感器參數

1 額定絕緣水平：12/42/75 kV；
2 額定二次電流：5A,1A；
3 額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表：
4 局部放電水平符合GB1208《電流互感器》標準；
5 污穢等級：Ⅱ級；

型號	額定一次電流(A)	準確級組合	額定輸出(VA)			短時熱電流(Ith)(kA)	額定動穩定電流(Idyn)( kA)
型號	額定一次電流(A)	準確級組合	0.2	0.5	10P10	短時熱電流(Ith)(kA)	額定動穩定電流(Idyn)( kA)
LFS-10Q	5-200	0.2(S)/0.2(S) 0.5(S)/0.5(S) 0.2(S)/0.5 0.2(S)/10P10 0.5(S)/10P10	10	10	15	100I1n	250 I1n
	250					27	67.5
	300					36	80
	400					45	90
	500、600					56	100
	750、800					63	100
	1000					80	130
LFSB-10	5-200	0.2/10P10	10	10	20	80I1n	200 I1n
	300	0.5/10P10				21	50
	400					24	60
	600					30	70
	800					40	75
						40	75

LFS-10Q電流互感器變比

應根據一次負荷計算電流IC選擇電流互感器變比。電流互感器一次側額定電流標準比（如20、30、40、50、75、100、150、2×a/C）等多種規格，二次側額定電流通常為1A或5A。其中2×a/C表示同一臺產品有兩種電流比，通過改變產品的連接片接線方式實現，當串聯時，電流比為a/c，并聯時電流比為2×a/C。一般情況下，計量用電流互感器變流比的選擇應使其一次額定電流I1n不小于線路中的負荷電流（即計算IC）。如線路中負荷計算電流為350A，則電流互感器的變流比應選擇400/5。保護用的電流互感器為保證其準確度要求，可以將變比選得大一些。

產品名稱：
LFS-10Q電流互感器

型號：
LFS-10Q

上海互凌電氣有限公司是一家具有多年成套配件生產歷史，集開發、生產、銷售為一體的綜合型企業。產品豐富多樣以滿足客戶提出的特殊要求，關注客戶的應用細節以提高產品的現場使用壽命，是國家真空斷路器、負荷開關及隔離開關的主要生產廠家之一。提供產品的型號、接線圖、原理、作用、價格、參數，歡迎來電咨詢訂購。
