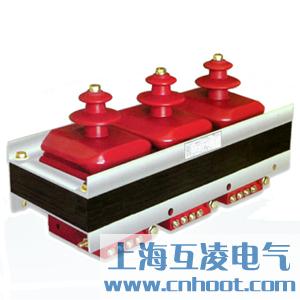

JSZW-6A,JSZW-3A電壓互感器
- 熱門搜索：
- KYN28-12
- ZW8-12
- FZW32-12
- GW9-10
- JN15-12/31.5
-
- 產品名稱：JSZW-6A,JSZW-3A電壓互感器
- 型號：JSZW-6A,JSZW-3A
- 品牌：上?；チ?/li>
- 座機：021-31263351
- 企業QQ：919107474
- 溫馨提示：訂貨時請詳細核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
- 資料請聯系互凌
- 訂貨方案：
- 1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
- 2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
- 3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
- 4、需要其它或超出附件、備件時應提出種類和數量
產品詳情
JSZW-6A,JSZW-3A電壓互感器使用條件
1.海拔高度不超過3000米;
2.周圍環境溫度不高于十40'C，不低于-5'C;
3.周圍空氣的相對濕度不大于85%（20'C）;
4.安裝場所無腐蝕性的氣體．
JSZW-6A,JSZW-3A電壓互感器原理
JSZW-6A,JSZW-3A電壓互感器為三相、戶內、干式產品，JSZW3-10為Yo/Yo/［連接JSZW3-10F為Yo/Yo/Yo/[連接。分別適用于額定頻率50H或60Hz,額定電壓為10kV電力系統中作電能計量、電壓監控 和繼電保護用。
JSZW-6A,JSZW-3A電壓互感器參數
| 型號 | 額定電壓比(V) | 額定二次輸出 | 極限輸出 | 額定絕緣水平 | ||||||
| 0.2 | 0.5 | 1 | 3 | 0.2/0.2 0.2/0.5 |
0.5/0.5 | 6P | ||||
| JSZW-3A | 3000/√3/100/√3/100/3 | 45 | 90 | 150 | 300 | / | / | 75 | 600 | 3.6/23/40 |
| JSZW-3B | 3000/√3/100/√3/100/3 | |||||||||
| JSZW-6A | 6000/√3/100/√3/100/3 | 7.2/32/60 | ||||||||
| JSZW-6B | 6000/√3/100/√3/100/3 | |||||||||
| JSZW-10A | 10000/√3/100/√3/100/3 | 60 | 90 | 150 | 300 | / | / | 12/42/75 | ||
| JSZW-10B | 10000/√3/100/√3/100/3 | |||||||||
| JSZW-6A | 6000/√3/100/√3/100/√3/100/3 | / | / | / | / | 30/30 | 60/60 | 450/450 | 7.2/32/60 | |
| JSZW-6B | 6000/√3/100/√3/100/√3/100/3 | |||||||||
1. 產品標準：GB1207-1997《電壓互感器》；
2. 技術參數表 Technical data form
3. 產品表面爬電比距滿足Ⅱ級污穢等級；
JSZW-6A,JSZW-3A電壓互感器結構簡介
該系列產品為戶內環氧樹脂全真空澆注結構。其表面爬電比距大于25mm/kV.導磁材料采用高導 磁硅鋼片，經退火處理。 JSZW3-10型電壓互感器在系統使用時，每組需三個澆注體，套在三相五柱鐵芯上。計量繞組、 保護繞組分開。有效地保證了計量的準確性和保護的可靠功能。 JSZW3-10F型電壓互感器在系統使用時，每組需三個澆注體，套在三相五柱鐵芯上。計量繞組、 監控繞組、保護繞組分開。有效地保證了計星的準確性和保護的可靠功能。
- 產品名稱：
JSZW-6A,JSZW-3A電壓互感器
- 型號：
JSZW-6A,JSZW-3A
