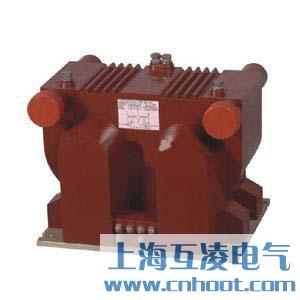

JSZVR-6W,JSZVR-3W電壓互感器原理

JSZVR-10W電壓互感器采用環氧樹脂澆注全封閉結構。JSZV一6，10R型是由兩臺全絕緣電壓互感器組成“V”式接線，一次繞組帶有熔斷器保護，二次輸出為100V做測量使用，另外帶有110V　220V輸出電壓端子作操動機構電源。電源容量為1100VA。熔斷器裝在一次端子內部。JSZVR一10W型是由兩臺單相電壓互感器分別帶有熔斷器澆注為一體，一次端子與二次端子分別引出。用戶可根據需要接成V式三相電壓互感器，亦可兩臺單獨使用，互不影響。熔斷器裝在一次端子內部，更換時，在停電情況下，不用拆除一次外部接線，非常方便，快捷。正常產品二次輸出為100V。亦可根據需要分別事有110V、220V控制電源，電源容量為1100VA。

JSZVR-6W,JSZVR-3W電壓互感器參數

●負荷的功率因數COSΦ=0.8（滯后）；
●海拔高度≤1000m，滿足Ⅱ級污穢等級；
●產品性能符合標準：GB1207-1997（電壓互感器）；

注意事項

1．電壓互感器在投入運行前要按照規程規定的項目進行試驗檢查。例如，測極性、連接組別、搖絕緣、核相序等。
2．電壓互感器的接線應保證其正確性，一次繞組和被測電路并聯，二次繞組應和所接的測量儀表、繼電保護裝置或自動裝置的電壓線圈并聯，同時要注意極性的正確性。
3．接在電壓互感器二次側負荷的容量應合適，接在電壓互感器二次側的負荷不應超過其額定容量，否則，會使互感器的誤差增大，難以達到測量的正確性。
4．電壓互感器二次側不允許短路。由于電壓互感器內阻抗很小，若二次回路短路時，會出現很大的電流，將損壞二次設備甚至危及人身安全。電壓互感器可以在二次側裝設熔斷器以保護其自身不因二次側短路而損壞。在可能的情況下，一次側也應裝設熔斷器以保護高壓電網不因互感器高壓繞組或引線故障危及一次系統的安全。
5．為了確保人在接觸測量儀表和繼電器時的安全，電壓互感器二次繞組必須有一點接地。因為接地后，當一次和二次繞組間的絕緣損壞時，可以防止儀表和繼電器出現高電壓危及人身安全。
6、電壓互感器副邊絕對不容許短路
