概述

FZW13A-12/T630-20戶外交流高壓真空負荷開關（以下簡稱負荷開關）為額定電壓12KV，三相交流50Hz的戶外配電設備。主要用于開斷關合電力線路中的負荷電流、環形電網中的環流，容載變壓器的感性電流，電容器組（或電纜）的容性電流，還有關合短路電流和承受短路電流的電動力效應和電熱力效應的能力。

本安裝使用說明書規定了負荷開關的主要技術參數、產品結構、以及操作、安裝、使用維護的原理和方法等內容。

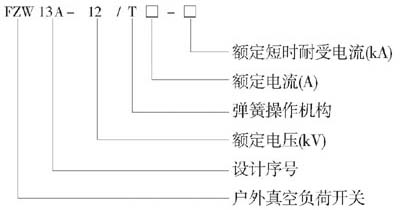

型號及其含義

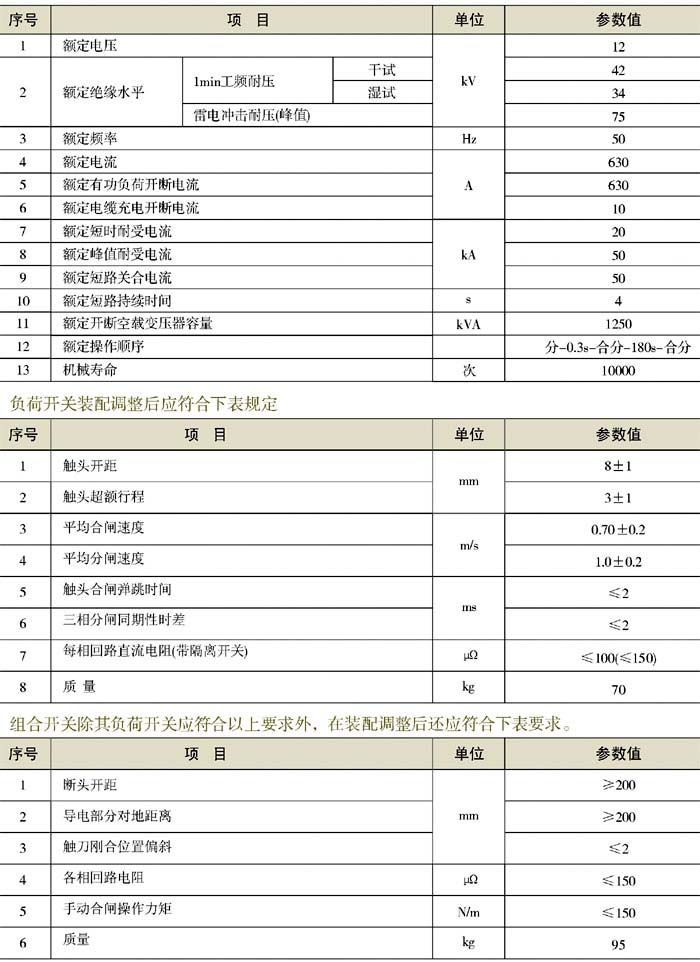

主要技術參數

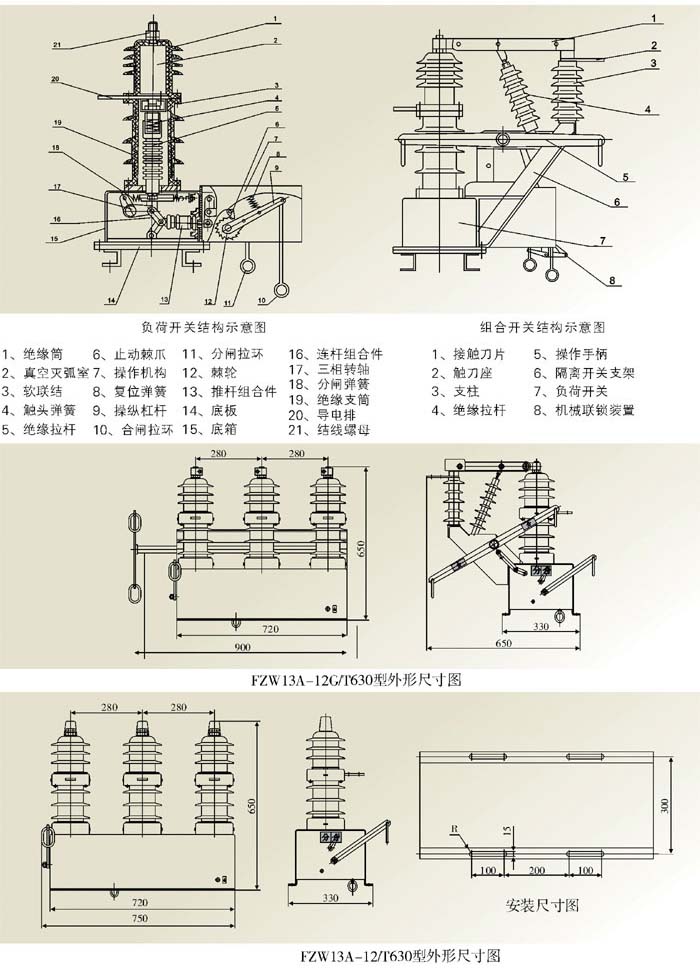

外形及安裝尺寸

使用環境條件

1 周圍空氣溫度：-45℃～+40℃；日溫差：日變化不大于25℃；

2 海拔高度不超過1000米，2000米；

3 風速不大于35m/s（相當于圓柱表面上的700Pa）；

4 覆冰厚度不超過10mm；

5 日照強度不大于1000W/m2；

6 污穢等級不超過GB 5582的Ⅳ級；

7 地震裂度不超過8級；

8 無易燃、爆炸危險、化學腐蝕及劇烈震動的場所；

9 如產品使用條件超出以上規定，由用戶與制造廠協商確定。
